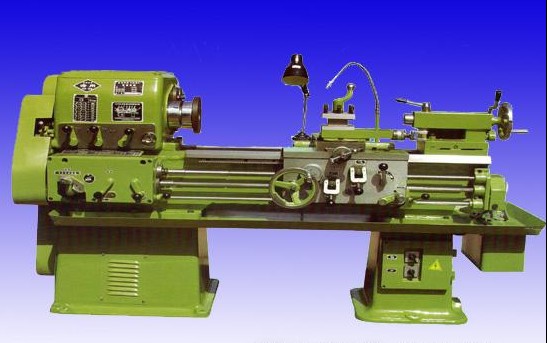

C 6136A-1型普通車床
主要技術參數（ MAIN TECHNICAL SPECIFITION）
|
床身上最大回轉直徑 |
mm |
360 | |
|
刀架上最大回轉直徑 |
mm |
240 | |
|
最大車削長度 |
mm |
650 | |
|
螺紋車削范圍 |
公制 |
mm |
0.3-10 |
|
英制 |
tpi |
24-1.5 | |
|
模數 |
mm |
| |
|
徑節 |
tpi |
| |
|
刀架行程 |
小刀架 |
mm |
95 |
|
|
橫滑板 |
mm |
180 |
|
主軸轉速 |
級數 |
|
8 |
|
范圍 |
r/min |
42-980 | |
|
加工精度 |
圓度 |
mm |
0.01 |
|
圓柱度 |
mm |
0.01/ Φ 100 | |
|
平面度 |
mm |
0.015 Φ 200 | |
|
粗糙度 |
μ m |
1.6 | |
|
主軸孔徑 |
mm |
38 | |
|
主電機功率 |
kw |
4 | |
|
電機總功率 |
kw |
4.125 | |
|
凈重 |
t |
1.35 | |
|
機床外形尺寸（長×寬×高） |
mm |
2170 × 870 × 1260 | |
