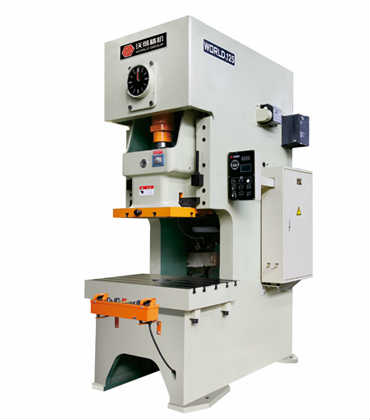

JH21的性能特點：

·優質鋼板焊接機身，均經過回火（或振動時效）,拋丸處理，剛性好，精度穩定；

·曲軸縱置，結構緊湊，曲軸經高頻率淬火后磨削處理，光潔度好，轉動靈活；矩形六面加長導軌，導向面青銅鑲板，導向精度高；

·氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損

·整體采用進口PLC集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓；

·滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂制造，與一般的粘土砂制造相比，改善表面粗糙度1-2級，提高尺寸精度2-3級；

JH21-60及以上噸位產品采用電動調節裝模高度；精品配置，關鍵件如氣動原件、電器原件、密封件、按鈕等均選用進口件

技術參數：

技術參數		代號	單位	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125
滑塊公稱力		Pe	KN	250	450	600	800	1250
公稱力行程		Sp	mm	3	4	4	5	6
滑塊行程		S	mm	80	120	140	160	180
行程次數	固定	n	times/min	100	80	70	60	50
	可變		times/min	60-100	50-80	45-70	40-60	35-50
封閉高度		H2	mm	250	270	300	320	350
封閉高度調節量		t	mm	50	60	70	80	90
滑塊中心至機身距離		C1	mm	210	225	270	310	350
立柱距離		d1	mm	450	515	560	610	670
滑塊底面尺寸	左右	a	mm	360	410	480	540	620
	前后	b	mm	250	340	400	460	520
模柄孔尺寸	直徑	d	mm	40	50	50	50	70
	深度	i	mm	65	60	70	65	90
工作臺尺寸	左右	C	mm	720	825	930	950	1100
	前后	D	mm	400	440	520	600	680
落料孔直徑		φ	mm	150	150	150	180	200
工作臺厚度		H3	mm	80	110	130	140	155
工作臺離地面距離		H1	mm	780	800	900	900	900
外形尺寸	前后	A	mm	1496	1585	1540	1765	2040
	左右	B	mm	945	1075	1200	1200	1320
	高	H	mm	2120	2391	2570	2725	3035
地腳螺栓距離	前后	a＇	mm	980	1075	1100	1210	1430
	左右	b＇	mm	690	760	840	920	1040
電動機	型號			Y100L₂-4	Y132S-4	Y132S-4	Y132M-4	Y160M-4
	功率		KW	3	5.5	5.5	7.5	11
重量			Kg	2450	3550	5150	6450	9550
技術參數		代號	單位	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
滑塊公稱壓力		Pe	KN	1600	2000	2500	3150	4000
公稱力行程		Sp	mm	6	6	6	7	8
滑塊行程		S	mm	200	250	250	250	270
行程次數	固定	n	times/min	45	45	30	30	30
	可變		times/min	30-45	25-45	20-30	20-30	20-30
封閉高度		H2	mm	400	450	500	500	550
封閉高度調節量		t	mm	100	110	120	120	120
滑塊中心至機身距離		C1	mm	400	430	450	450	490
立柱距離		d1	mm	736	910	980	980	1050
滑塊底面尺寸	左右	a	mm	700	880	950	950	1020
	前后	b	mm	580	650	700	700	750
模柄孔尺寸	直徑	d	mm	70	70	70	70	70
	深度	i	mm	100	100	130	130	130
工作臺尺寸	左右	C	mm	1170	1390	1500	1540	1700
	前后	D	mm	760	840	880	880	950
落料孔直徑		φ	mm	180	200	200	200	200
工作臺厚度		H3	mm	165	180	190	190	210
工作臺離地面距離		H1	mm	900	1000	1000	1000	1100
外形尺寸	前后	A	mm	2305	2600	2660	2720	2850
	左右	B	mm	1420	1540	1640	1680	1750
	高	H	mm	3215	3800	3865	3865	4150
地腳螺栓距離	前后	a＇	mm	1665	2020	2100	2140	2260
	左右	b＇	mm	1140	1360	1460	1500	1570
電動機	型號			Y160L-4	Y180M-4	Y200L₂-6	Y225M-6	Y250M-6
	功率		KW	15	18.5	22	30	37
重量			Kg	13600	19200	23200	26600	31600
