1、本系列機床適用于電機、水輪機、航空、礦山機械、冶金及一般機械行業、可用于內外柱面、圓錐面、端面、切槽等粗、精加工。
2、本系列機床主傳動分為交流和直流二種，工作臺分為滑動導軌、靜壓導軌供用戶選用。
3、進給系統為交流18級。
4、按特殊訂貨可提供側刀架、冷卻裝置、數顯裝置等附件。
5、本系列機床水平拖線為德國易格斯拖線，懸掛按鈕站殼體采用德國美卡諾產品，工作臺流量控制采用德國圖爾克流量發訊控制，左右刀架水平垂直潤滑選用國內名優潤滑站。
|
參數名稱 |
單位\型號 |

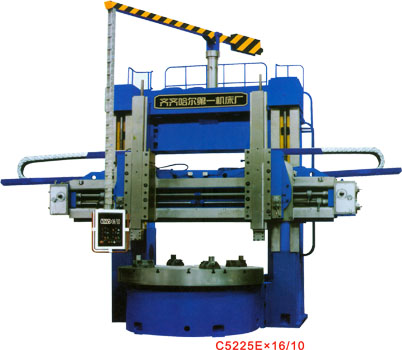

C5225E ×16/10 |
C5225E ×20/10 |
C5225E ×25/10 |
C5231E ×15/16 |
C5231E ×20/16 |
C5231E ×25/16 |
|
最大車削直徑 |
mm |
φ2500 |
φ2500 |
φ2500 |
φ3150 |
φ3150 |
φ3150 |
|
工作臺直徑 |
mm |
φ2250 |
φ2250 |
φ2250 |
φ2500/2830 |
φ2500/2830 |
φ2500/2830 |
|
最大工件高度 |
mm |
1600 |
2000 |
2500 |
1500 |
2000 |
2500 |
|
最大工件重量 |
t |
10 |
10 |
10 |
16 |
16 |
16 |
|
刀桿截面尺寸 |
mm |
40×50 |
40×50 |
40×50 |
40×50 |
40×50 |
40×50 |
|
右垂直刀架最大切削力 |
N |
35000 |
35000 |
35000 |
35000 |
35000 |
35000 |
|
左垂直刀架最大切削力 |
N |
30000 |
30000 |
30000 |
30000 |
30000 |
30000 |
|
總切削力 |
N |
63000 |
63000 |
63000 |
63000 |
63000 |
63000 |
|
工作臺最大扭矩 |
N.m |
63000 |
63000 |
63000 |
63000 |
63000 |
63000 |
|
工作臺轉速級數 |
/ |
臥軸16級 |
臥軸16級 |
臥軸16級 |
臥軸16級 |
臥軸16級 |
臥軸16級 |
|
工作臺轉速范圍 |
r/min |
2~63 |
2~63 |
2~63 |
2~63 |
2~63 |
2~63 |
|
左右垂直刀架搬度極限 |
/ |
±30° |
±30° |
±30° |
±30° |
±30° |
±30° |
|
刀架進給量級數 |
/ |
交流18級 |
交流18級 |
交流18級 |
交流18級 |
交流18級 |
交流18級 |
|
刀架進給量范圍 |
mm/min |
0.25~90 |
0.25~90 |
0.25~90 |
0.25~90 |
0.25~90 |
0.25~90 |
|
右垂直刀架最大行程水平 |
mm |
1400 |
1400 |
1400 |
1730 |
1730 |
1730 |
|
右垂直刀架最大行程垂直 |
mm |
1000 |
1000 |
1250 |
1000 |
1000 |
1250 |
|
左垂直刀架最大行程水平 |
mm |
1400 |
1400 |
1400 |
1730 |
1730 |
1730 |
|
左垂直刀架最大行程垂直 |
mm |
1000 |
1000 |
1250 |
1000 |
1000 |
1250 |
|
刀架快速移動速度 |
mm/min |
1560 |
1560 |
1560 |
1560 |
1560 |
1560 |
|
橫梁最大行程 |
mm |
1250 |
1650 |
2150 |
1250 |
1650 |
2150 |
|
橫梁升降速度 |
mm/min |
350 |
350 |
350 |
354 |
354 |
354 |
|
主電動機功率 |
KW |
交流55 |
交流55 |
交流55 |
交流55 |
交流55 |
交流55 |
|
橫梁升降電機功率 |
KW |
7.5 |
7.5 |
7.5 |
11 |
11 |
11 |
|
工作臺導軌形式 |
/ |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
|
機床重量 |
t |
32.5 |
34.4 |
36.5 |
36.3/37.3 |
38.4/39.4 |
40.6/41.6 |
表1
|
參數名稱 |
單位\型號 |
C5235E×15/16 C5235E×15/12 |
C5235E×20/16 C5235E×20/12 |
C5235E×25/16 C5235E×25/12 |
C5240E×15/16 C5240E×15/12 |
C5240E×20/16 C5240E×20/12 |
|
最大車削直徑 |
mm |
φ3500 |
φ3500 |
φ3500 |
φ4000 |
φ4000 |
|
工作臺直徑 |
mm |
φ2830/3150 |
φ2830/3150 |
φ2830/3150 |
φ2830/3150 |
φ2830/3150 |
|
最大工件高度 |
mm |
1500 |
2000 |
2500 |
1500 |
2000 |
|
最大工件重量 |
t |
16/12 |
16/12 |
16/12 |
16/12 |
16/12 |
|
刀桿截面尺寸 |
mm |
40×50 |
40×50 |
40×50 |
40×50 |
40×50 |
|
右垂直刀架最大切削力 |
N |
35000 |
35000 |
35000 |
35000 |
35000 |
|
左垂直刀架最大切削力 |
N |
30000 |
30000 |
30000 |
30000 |
30000 |
|
總切削力 |
N |
63000 |
63000 |
63000 |
63000 |
63000 |
|
工作臺最大扭矩 |
N.m |
63000 |
63000 |
63000 |
63000 |
63000 |
|
工作臺轉速級數 |
/ |
臥軸16級 |
臥軸16級 |
臥軸16級 |
臥軸16級 |
臥軸16級 |
|
工作臺轉速范圍 |
r/min |
2~63 |
2~63 |
2~63 |
2~63 |
2~63 |
|
左右垂直刀架搬度極限 |
/ |
±30° |
±30° |
±30° |
±30° |
±30° |
|
刀架進給量級數 |
/ |
交流18級 |
交流18級 |
交流18級 |
交流18級 |
交流18級 |
|
刀架進給量范圍 |
mm/min |
0.25~90 |
0.25~90 |
0.25~90 |
0.25~90 |
0.25~90 |
|
右垂直刀架最大行程水平 |
mm |
1920 |
1920 |
1920 |
2165 |
2165 |
|
右垂直刀架最大行程垂直 |
mm |
1000 |
1000 |
1250 |
1000 |
1000 |
|
左垂直刀架最大行程水平 |
mm |
1920 |
1920 |
1920 |
2165 |
2165 |
|
左垂直刀架最大行程垂直 |
mm |
1000 |
1000 |
1250 |
1000 |
1000 |
|
刀架快速移動速度 |
mm/min |
1560 |
1560 |
1560 |
1560 |
1560 |
|
橫梁最大行程 |
mm |
1250 |
1650 |
2150 |
1250 |
1650 |
|
橫梁升降速度 |
mm/min |
354 |
354 |
354 |
354 |
354 |
|
主電動機功率 |
KW |
交流55 |
交流55 |
交流55 |
交流55 |
交流55 |
|
橫梁升降電機功率 |
KW |
11 |
11 |
11 |
11 |
11 |
|
工作臺導軌形式 |
/ |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
動靜壓導軌 |
|
機床重量 |
t |
39.1/40.2 |
41.1/42.2 |
43.4/44.5 |
40.9/42 |
42.9/44 |
表2
